SFRreg測試圖
SKU：REGSFRreg恰圖由一個圓內的斜邊象限圖案組成。用于測量MTF和橫向色差。Imatest軟件4.2或以上版本自動檢測和分析的多個恰圖。SFRreg恰圖可以放置在任意位置和角度，以適應各種測試用例，比如以下幾種情況：遠距離測試：傳統的單一整張平面恰圖變得不符合實際大時，可用多個SFRreg恰布局撐想要的規格。超寬視場測試（>170°）：平面恰圖無法到達外視場時。自動聚焦測試：一幀可
- 尺寸：
- 型號：
- 品牌：
- 比例：
- 類型：
SKU：REG

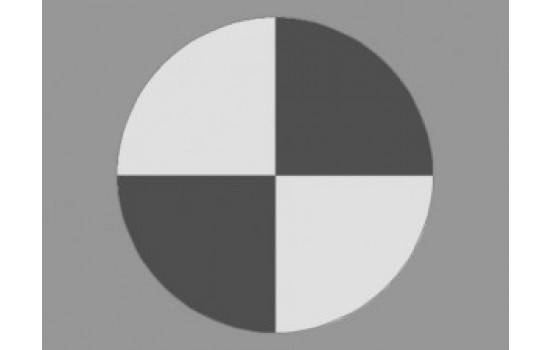

SFRreg恰圖由一個圓內的斜邊象限圖案組成。用于測量MTF和橫向色差。Imatest軟件4.2或以上版本自動檢測和分析的多個恰圖。

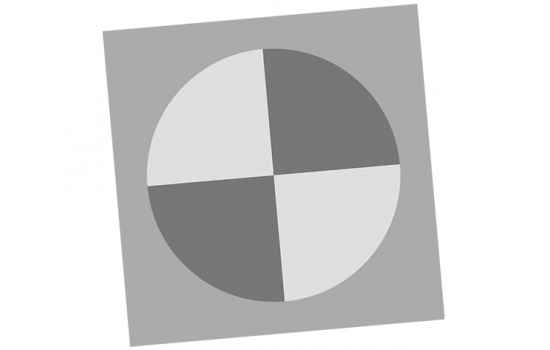

SFRreg恰圖可以放置在任意位置和角度，以適應各種測試用例，比如以下幾種情況：
遠距離測試：傳統的單一整張平面恰圖變得不符合實際大時，可用多個SFRreg恰布局撐想要的規格。
超寬視場測試（>170°）：平面恰圖無法到達外視場時。
自動聚焦測試：一幀可以包含在不同距離的多個目標。
反射式與透射式都可做10：1或4：1的對比度。
尺寸規格表：
規格 | Reg直徑 | 恰圖尺寸 |
0.5x | 100mm(3.94“) | 125mmx 165mm (4.92“x6.50”) |
1x | 200mm(7.87“) | 250mmx330mm (9.84“x12.99”) |
1.5x | 300mm (11.81“) | 375mmx 500mm (14.76“x 19.69”) |
2x | 400mm(15.75“) | 500mmx 665mm (19.69“x 26.18”) |
3x | 600mm(23.62“) | 750mmx1000mm (29.53“x 39.437) |
4x | 800mm(31.50“) | 1000mmx1330mm (39.37“x52.36”) |
5X | 1000mm(39.37“) | 1105mmx1665mm (43.50“x65.55”) |
